根據變壓器繞組最外層是否有包圍屏，可分為有圍屏繞組和無圍屏繞組兩種結構。對于有圍屏繞組的變壓器正常吊芯檢修時，只能看見圍屏，看不到繞組的實際結構，所以重點檢查圍屏有無變形、發熱、樹枝狀放電和受潮痕跡。變壓器圍屏清潔有無破損、綁扎緊固是否完整等。而無圍屏的變壓器繞組，能檢查高壓繞組的外層部分，除了檢查繞組有無變形外，繞組各部墊塊有無位移和送動情況，還應檢查高壓繞組的絕緣狀況，繞組絕緣有無局部過熱、放電痕跡，繞組外絕緣是否整齊清潔無破損等。不管變壓器的繞組有無圍屏，都要檢查壓釘緊壓繞組情況。

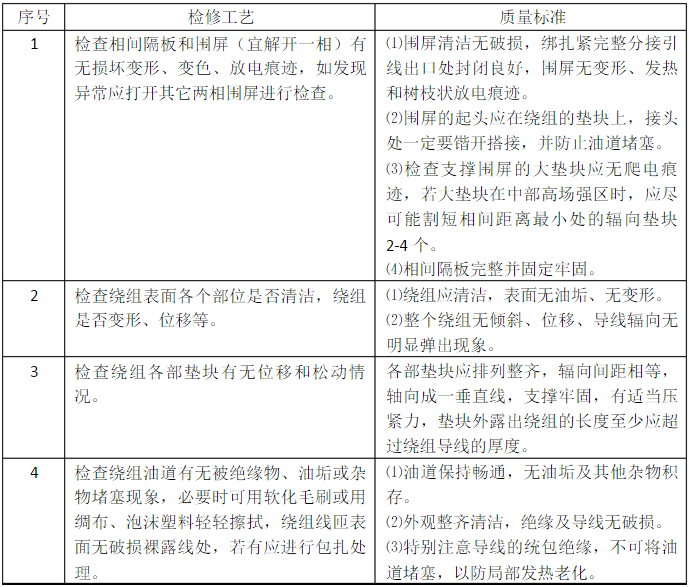

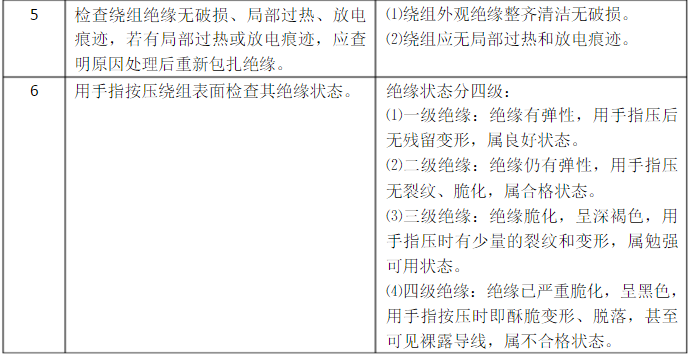

下面是變壓器繞組及引線檢修方法標準參照表：
