產品介紹：

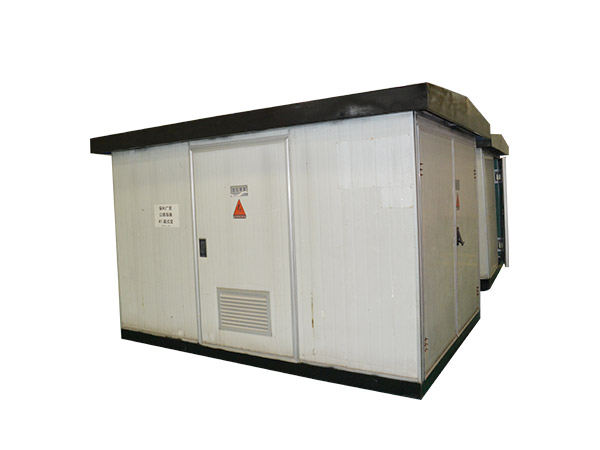

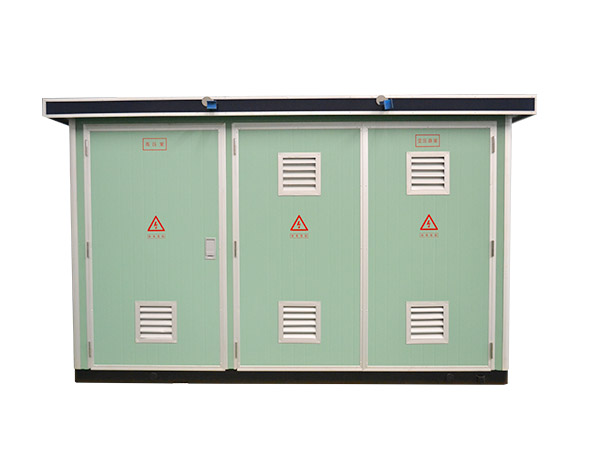

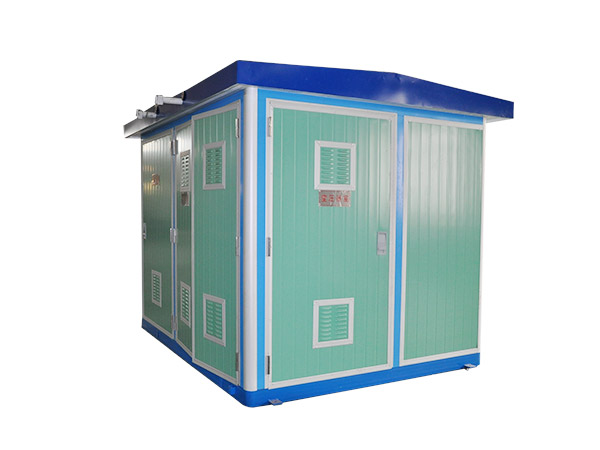

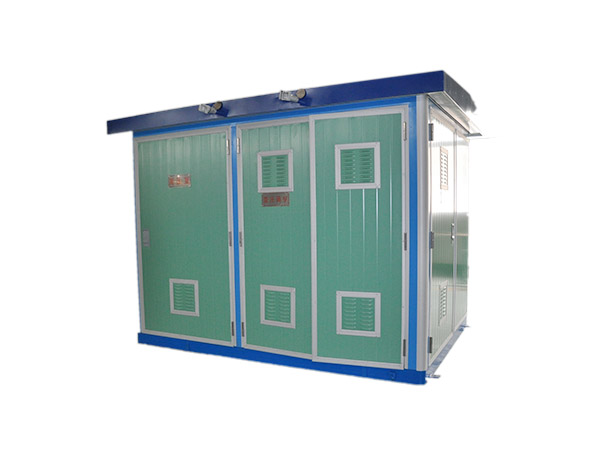

   YB□系列預裝箱式歐式變電站是我國統一設計的最新產品，歐式箱式變壓器是由高壓開關柜、低壓配電屏、配電變壓器以及電能計算和功率補償裝置等組合在一起構成的緊湊型成套變配電設備。高壓主開關采用進口及國產的壓氣式和真空高壓負荷開關（或SF6高壓負荷開關），配電變壓器采用本廠制造的優質密封電力變壓器或樹脂絕緣干式電力變壓器，箱頂是帶通風道的鋼板夾巖棉結構，可有效地減少太陽輻射作用并保證良好的散熱效果。整個箱殼表面經前處理后噴涂特殊反腐漆和面漆，具有極強的反腐能力。如用戶要求，箱殼可用鋁合金板、不銹鋼板及復合型板材制造。產品內部按功能要求間隔成高壓室、變壓器室、低壓室三個獨立單元，并設有溫控自動排氣裝置，保證溫升不超出標準限值，各獨立單元設有完善的控制、帶電顯示和照明系統。電氣設備符合IP33防護等級要求，外殼符合IP33防護等級要求。產品設計、結構、工藝合理，品質優良，維護簡單，安全可靠。產品頂部有四只吊環供起吊使用，吊裝夾角不得大于30°。

    預裝式變電站是一種能深入負荷中心，作為受電、變電與配電的新型成套設備，可代替?zhèn)鹘y(tǒng)的變配電室。特別適用于城網改造，以及高層建筑、民用住宅小區、大型工地、廠礦企業和機場、城市路燈、油田、賓館、商場、工業園區、商業中心、空港、車站碼頭、學校及一切施工用臨時電源。它占地面積小，放置后接通電源，經安全檢驗合格后既能供電，且便于轉移到其他地點使用。

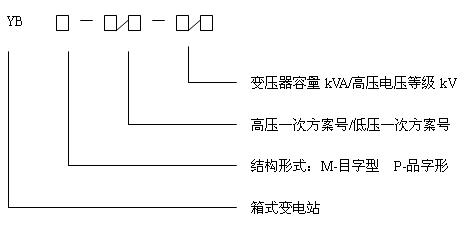

產品型號：

YB系列

產品用途：

   箱式變電站國家標準定義為“高壓/低壓預裝式變電站”，一般習慣稱為“箱式變電站”。

   箱式變電站是由高壓開關設備、電力變壓器和低壓開關設備三部分組合在一起而構成的配電裝置。因其比土建變電站使用靈活方便、體積小、占地少、造價低、施工快、可靠性高、美觀等一系列優點，被廣泛用于城網改造，以及高層建筑、民用住宅小區、大型工地、廠礦企業和機場、城市路燈、油田、賓館、商場、工業園區、商業中心、空港、車站碼頭、學校及一切施工用臨時電源。

產品賣點：

● 功能齊全可靠：可以切斷負荷電流，進行全范圍的電流保護，有環網（雙電源）、終端兩種接線供電方式，具備土建變電站的基本功能；

● 投資少、占地面積小、安裝簡單方便、加快供電進度：

a、  投入資金少：比土建變電站投入資金少；

b、  占地面積?。捍蠹s只要土建變電站體積的1/5；

c、  安裝簡單方便：現場工作人員只需擰緊四個安裝螺栓和接好進出線電纜、接地線即可。

● 供電安全可靠：采用全封閉設計、全絕緣結構，防護等級高，不低于IP33，完善的機械或電氣連鎖，滿足“五防”要求，確保人身安全；

● 性能卓越的變壓器：采用D，yn11連接方式，協波分量小，電壓質量高，波形好，在三相不平衡負荷下能夠穩定運行；

● 維護簡單方便：采用插拔熔斷器及全絕緣肘型電纜頭使更換維護更為簡單方便。



產品特點：

    結構緊湊、占地面積小、強度高、運輸安裝方便。用戶可根據需求選擇不同的結構形式。

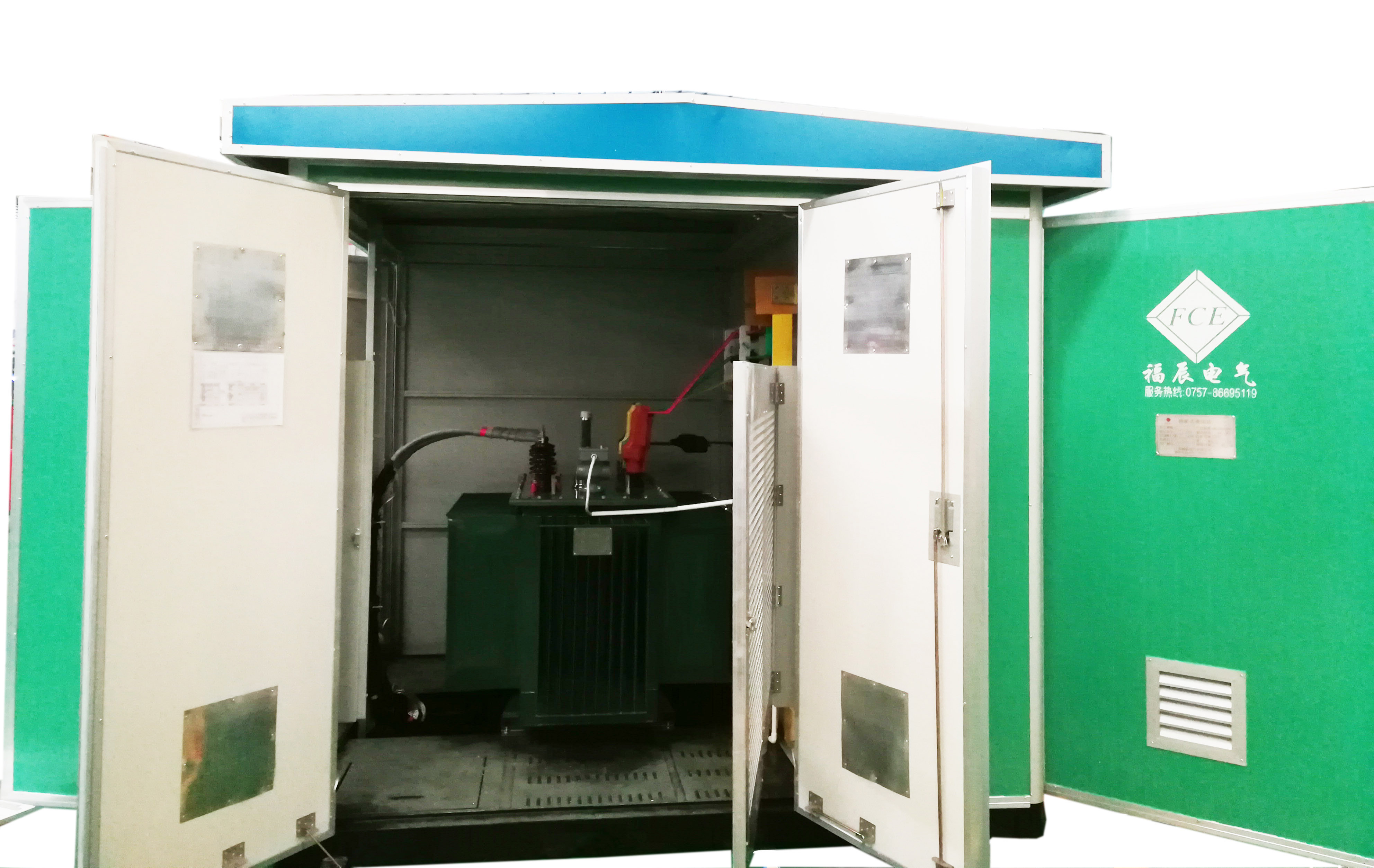

    變電站箱體分為鋼板箱體及鋁合金箱體，骨架用成型鋼材焊接或用螺栓連接，其結構分為高壓室、變壓器室及低壓室。底座由槽鋼焊接而成，整體強度高。門及外壁由鋼板、復合板或鋁合金制成。經防腐處理，具備長期戶外使用的條件，確保防腐、防水、防塵性能，同時外形有普通型、景色型等各種造型設計，可滿足不同場合使用。變電站外殼設有通風和隔熱以及濾塵裝置。并可根據需求加裝室溫監視、防凝露裝置。

    變電站具備完善的機械或電氣連鎖，滿足“五防”要求，具備完善的檢測、控制和保護手段。并可以與FTU系統配套使用，滿足配網系統自動化。

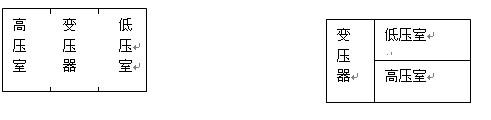

YB型系列預裝式變電扎，根據排列方式分為“目”字和“品”字排列，也可以根據需要演化成其他形式。



        圖1 目字型排列                            圖2品字型排列

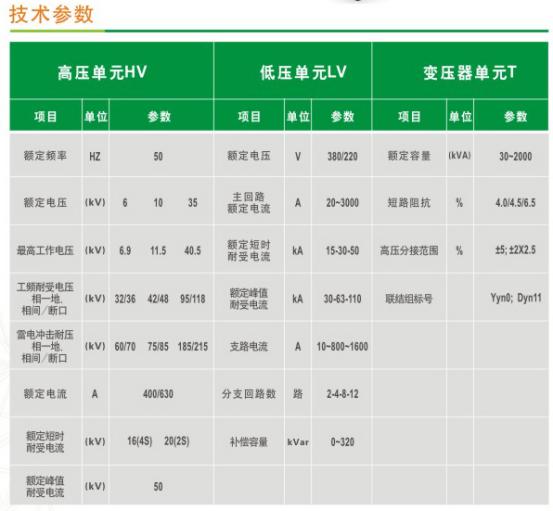

產品的細節描述：

■執行標準

GB1094.1~2-2013，GB1094.3.5-2003《電力變壓器》

DL/T 537-93《6~35KV箱式變電站訂貨技術條件》

ZBK40001-89《組合式變電站》

GB/T6451-2008《三相油浸式電力變壓器技術參數和要求》

■使用環境條件

● 海拔：不超過1000m；

● 環境溫度：-30℃~+40℃；

● 空氣相對濕度不超過95% （+25℃時）；

● 日溫差小于25℃；

● 戶外風速不超過35m/s；

● 地面傾斜度不大于3°；

● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

若有特殊要求，另行協商

■ 訂貨須知

● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式；

● 變壓器類型及容量，若用戶無要求，將按我公司標準配置；

● 接線方案、電氣原理圖及對設備和原器件的要求；

● 如有特殊要求，雙方另行協商解決。
