    S(B)H15-M系列油浸式非晶合金鐵芯配電變壓器空載損耗低、節能、環保優勢明顯，符合我國政府倡導的“節省資源、保護環境、建設節約型社會”的產業政策。根據中國電力發展相關數據統計，2004年我國配電變壓器產量為2.4億kVA。如30%適用非晶合金鐵芯，可節約電量11.4億kWh,減少燃煤發電有害氣體排放11000噸。節約燃煤43.3萬噸。產品適用于5kVA~160kVA的單相變壓器、30kVA~2500kVA（Dyn11）三相五柱式、三相三柱式（Dyn11,Yyn0）變壓器，比傳統的變壓器節能70%。

產品規格：

S(B)H15-M~30-2500kVA

產品型號：

S(B)H15-M系列

型號說明

產品用途：

非晶合金是一種新型導磁材料，磁化功率小，電阻率高，所以渦流損耗小，用這種材料做鐵芯可生產出一種新型節能變壓器，是配電網更新?lián)Q代的理想產品。

產品賣點：

    由于非晶材料具有低鐵損，高導磁率的特點，采用非晶合金帶材生產的配電變壓器的空載損耗比傳統硅鋼變壓器大幅降低，是迄今為止節能效果最佳的變壓器。SH15型非晶合金配電變壓器的空載損耗比通容量的S11型硅鋼變壓器下降近70%，比S13型硅鋼變壓器也降低了近60%，被廣泛應用于農村電網及其它負載水平低的地區，是實現輸配電網節能減排的重要裝備之一。

產品特點：

1.非晶合金是一種新型導磁材料，磁化功率小，電阻率高，所以渦流損耗小，用這種材料做鐵芯可生產出一種新型節能變壓器，是配電網更新?lián)Q代的理想產品。鐵芯為卷鐵芯結構，三相五柱式，截面為矩形。

2.線圈為矩形，高壓采用縮醛漆包線繞制，低壓采用無氧銅導線為銅箔線圈，增加變壓器承受短路的能力，順利通過武漢高壓研究所突發短路試驗。

3.變壓器聯結組采用Dyn11，避免高次諧波影響，耐不平衡負荷能力強，顯著提高供電質量。箱體采用波紋郵箱全密封結構，防止空氣，水分與變壓器油接觸，減少了油的老化程度，延長了變壓器的使用壽命；通過波紋片的彈性形變來調節變壓器油熱脹冷縮的體積變化。采用全密封波紋油箱，使變壓器油與大氣隔絕，防止和減緩油質的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。

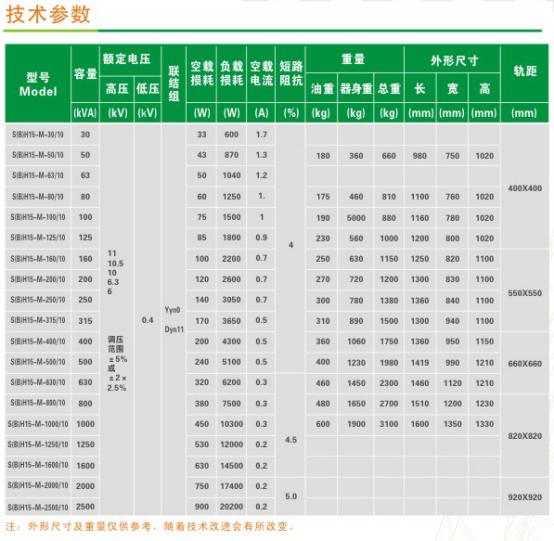

產品細節描述:

執行標準

GB 1094-1996         電力變壓器

GB/T 6451-2015      油浸式電力變壓器技術參數和要求

JB/T 10318-2002     油浸式非晶合金鐵心配電變壓器技術參數和要求

GB/T 15164-1994    油浸式電力變壓器負載導則

GB 3096-1993         城市區域環境噪聲標準

JB/T 10088-2004     6kV～500 kV級電力變壓器聲級

JB/T 3837-2010         變壓器類產品型號編制方法

正常使用條件

1.海拔：不超過1000m

2.環境溫度：最高氣溫+40℃，最高日平均氣溫+30℃，最高年平均氣溫+20℃，最低氣溫-30℃（適用于戶外式變壓器），最低氣溫-5℃（適用于戶內式變壓器）

訂貨須知

● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式；

● 變壓器類型及容量，若用戶無要求，將按我公司標準配置；

● 接線方案、電氣原理圖及對設備和原器件的要求；

● 如有特殊要求，雙方另行協商解決。
